OHC マニュアル（オンライン授業編）

▶「マニュアル (教室／設備)」へ

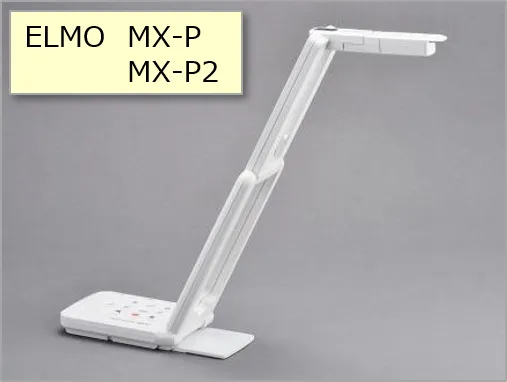

  • 本学のOHC（書画カメラ）は、高画質、高性能のコンパクトカメラです。
  • 組み立て、接続が簡単で、角度を自在に変更できます。
  • オートフォーカスで、手元の投影も、板書や教室等の広角撮影も可能です。

※教室に設置されていない場合は、貸出にて対応してください▶「貸出設備・機器」参照

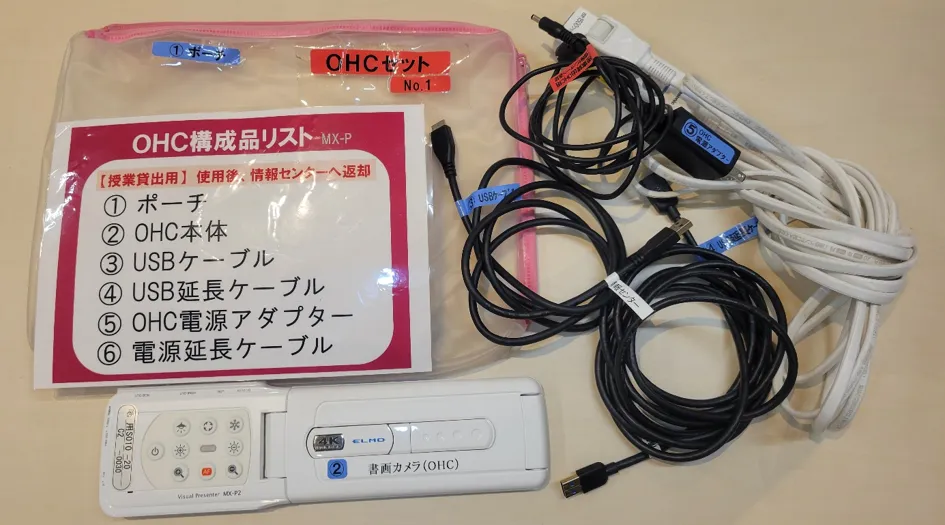

■ OHCセット

  1. ポーチ
  2. OHC本体
  3. USBケーブル
  4. USB延長ケーブル
  5. OHC電源アダプター
  6. 電源延長ケーブル

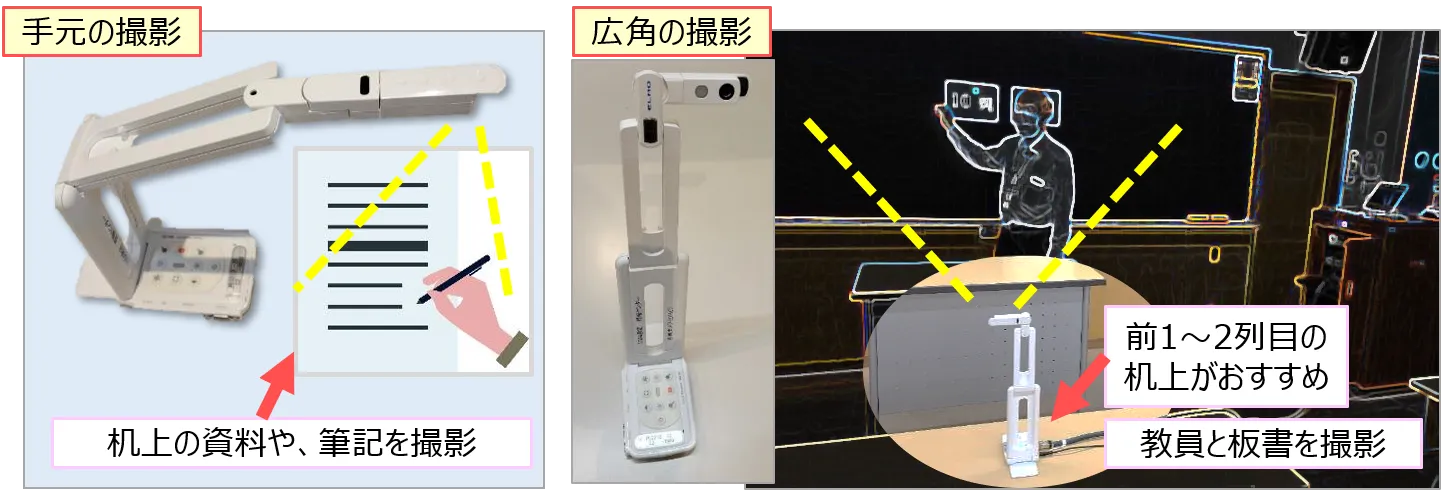

■ 活用シーン

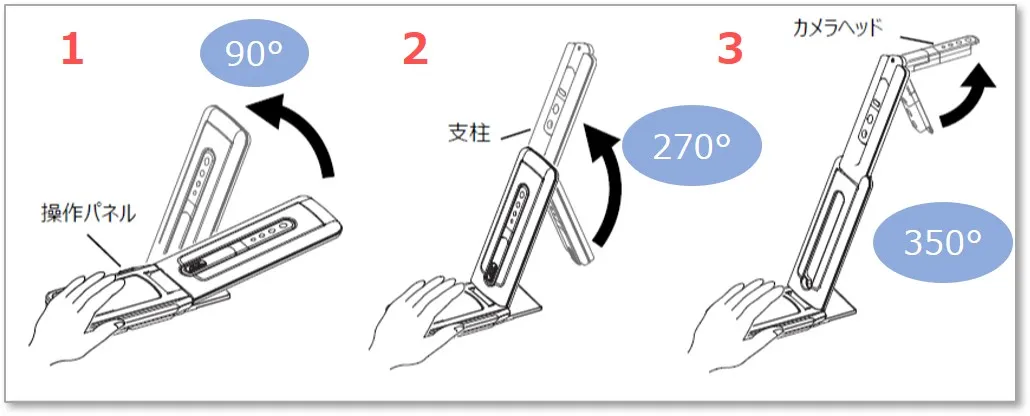

■ 変形方法

  1. 　操作パネルを押さえて本体を持ち上げます
  2. 　支柱を矢印の方向に動かします
  3. 　カメラヘッドを水平にします
OHCカメラ使用方法

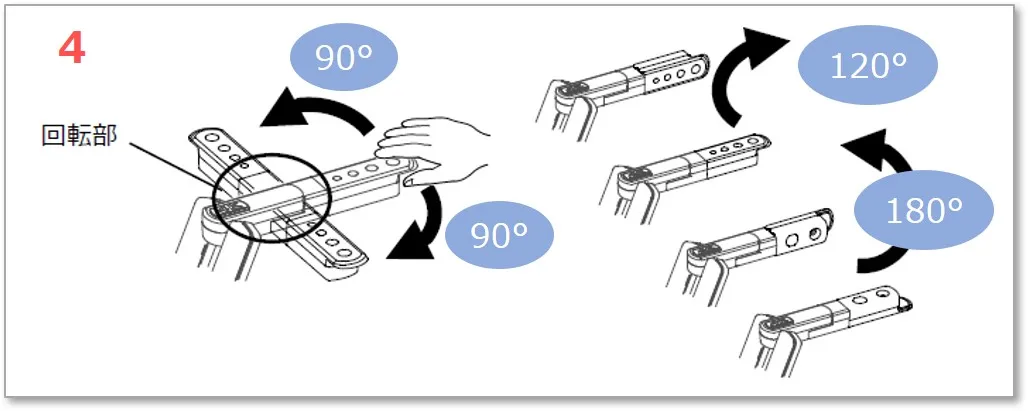

  1. 広角の撮影をする場合は、
    カメラヘッドの先端を持ち、回転させます
    ※回転部はに手を触れないでください
OHCカメラ使用方法

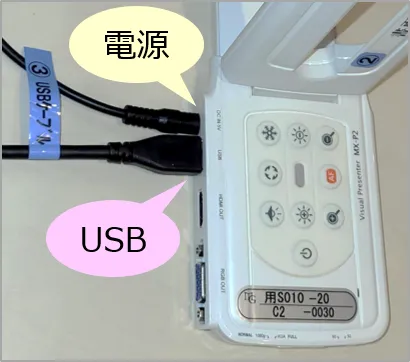

■ 接続方法：

  • 「MediaPort」の有無により、接続方法が異なります。（ 直接接続　/　MediaPort 接続 ）
  • 教室詳細ページの「オンライン用設備」の欄を確認してください。（ 白金 / 横浜 ）

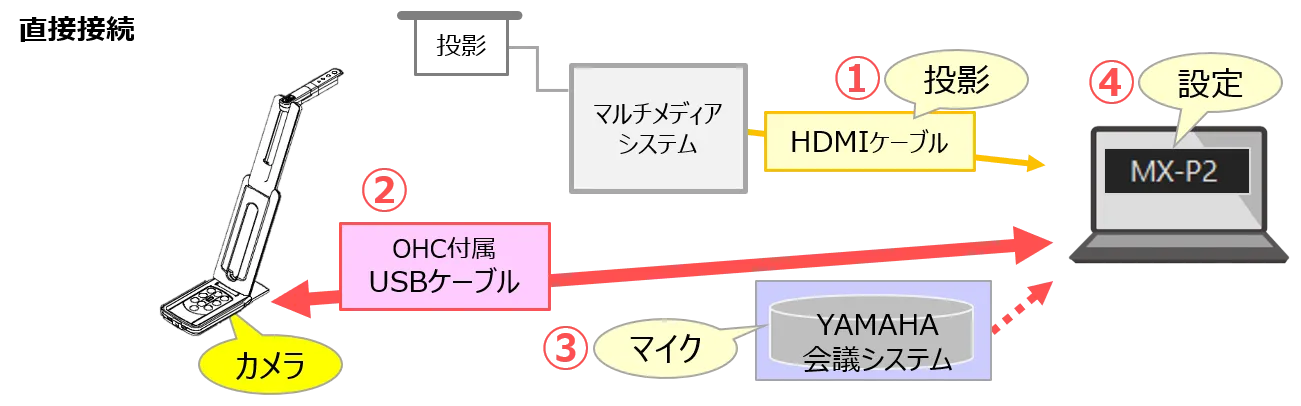

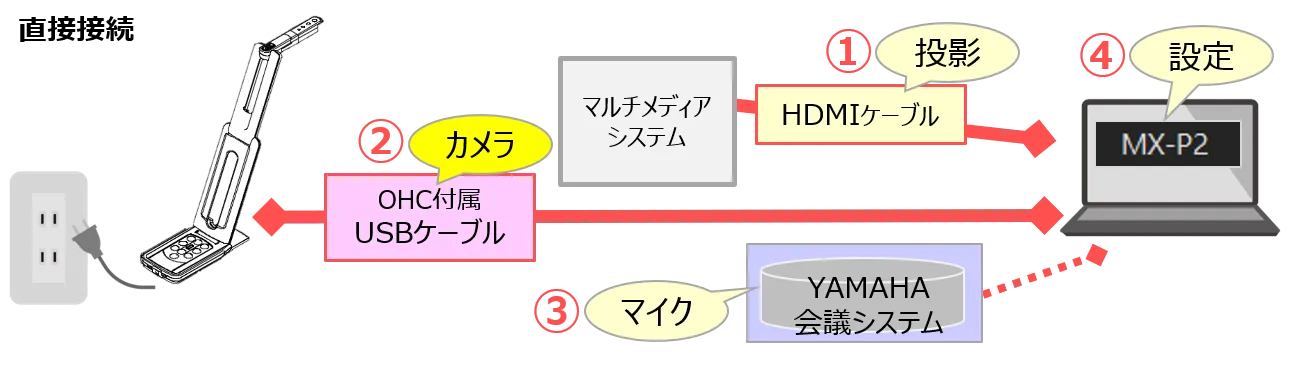

Ａ．直接接続（MediaPort が設置されていない教室）

▼接続

①【HDMIケーブル】をPCに接続　➡PCの画像を投影します

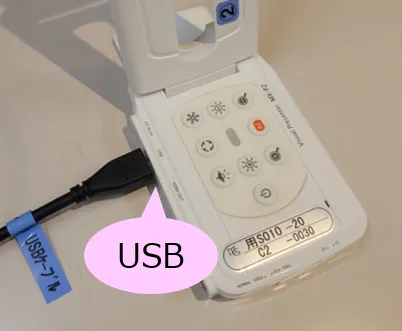

②OHCポーチ の【USBケーブル】で、OHCとPCを接続
③PCのマイク、ヘッドセットまたは【YAMAHA会議システム】等を接続

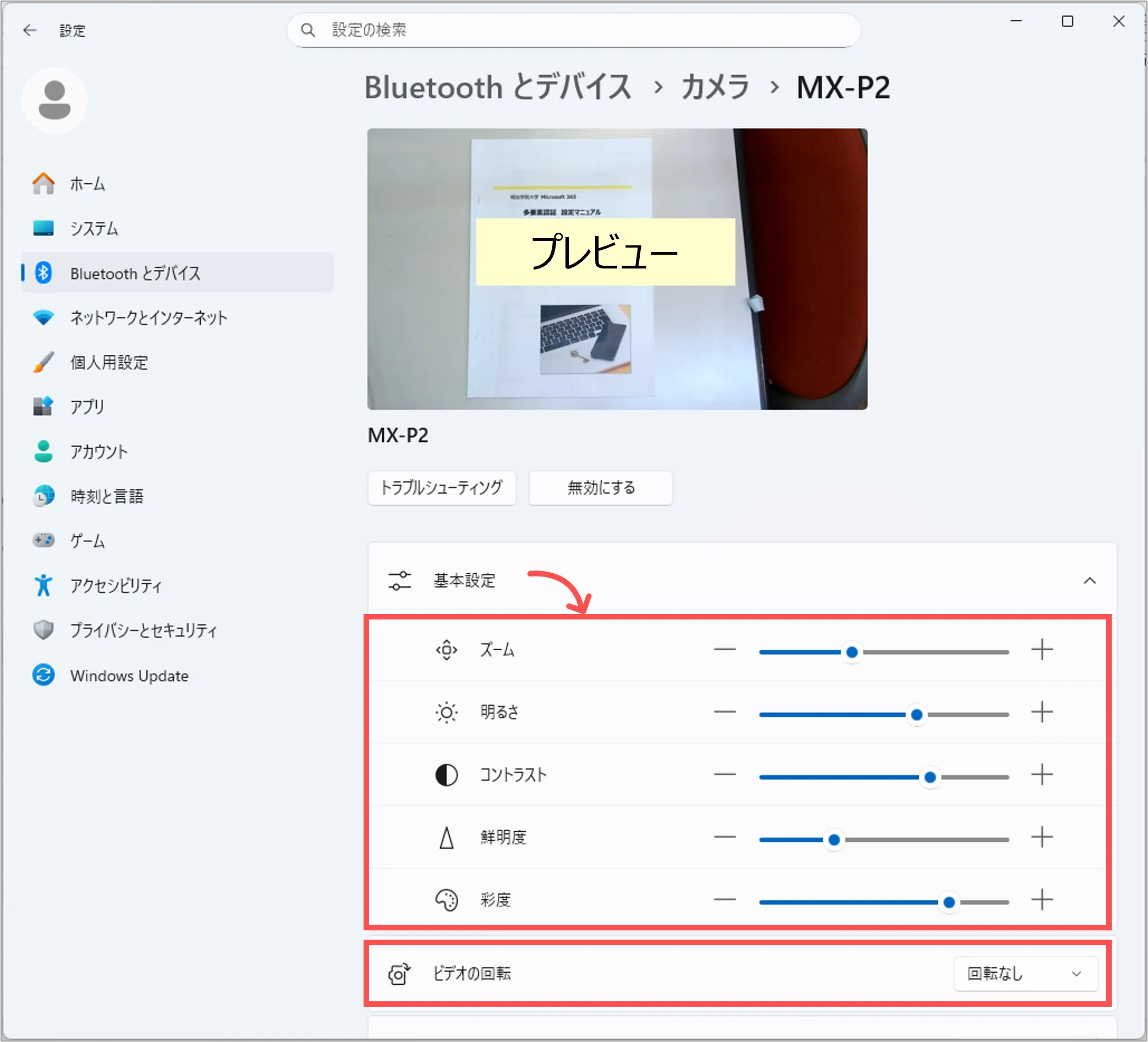

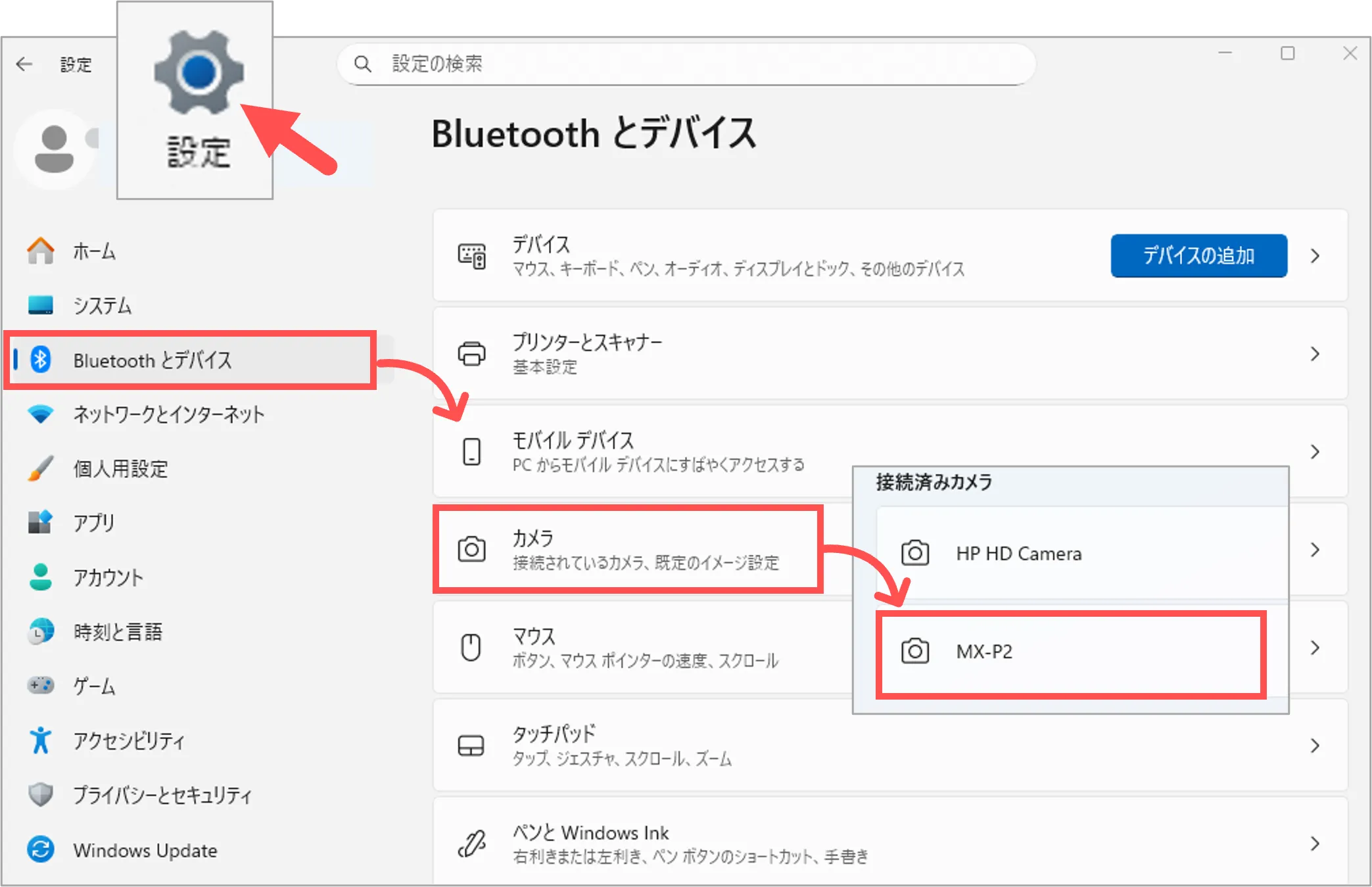

④オンライン会議（Zoom/Teams）のカメラ設定で「OHC機種名（MX-P2）」を選択

※他にマイクがない場合は、OHC内蔵マイクも利用できます▶

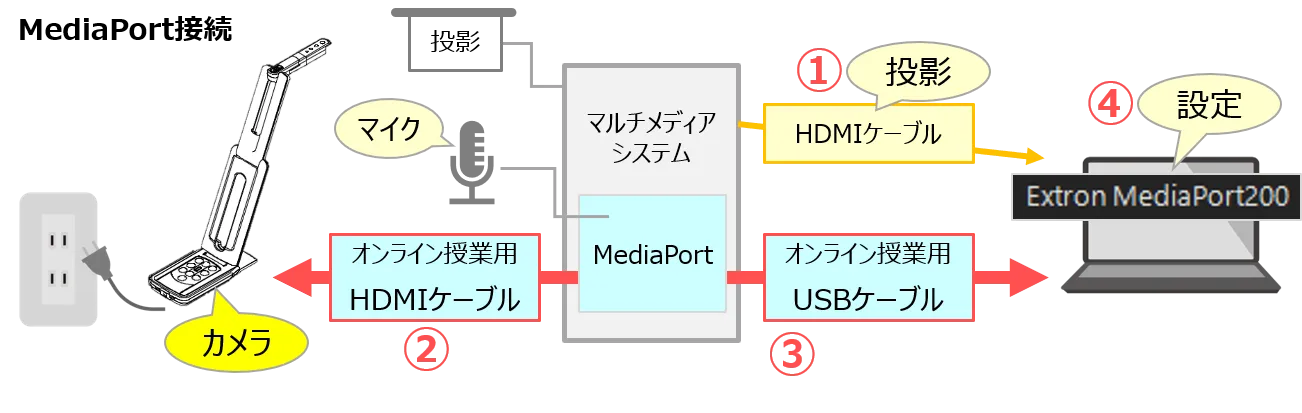

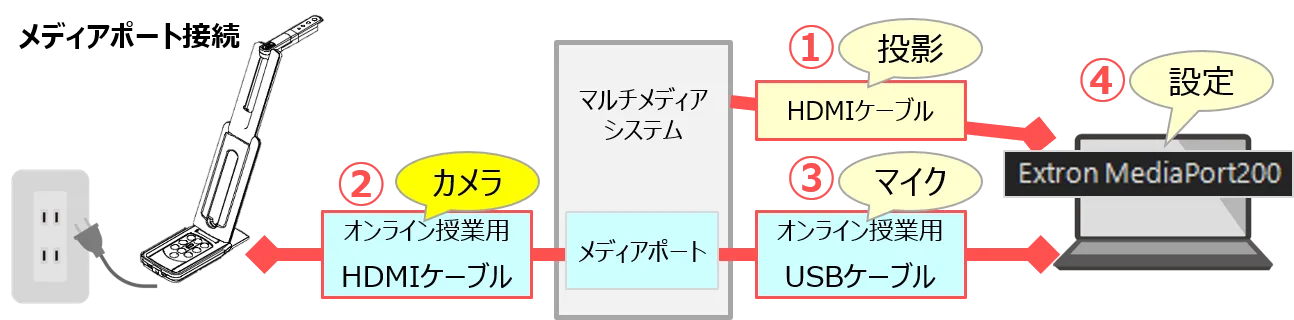

Ｂ．MediaPort 接続　▶詳細は「MediaPort接続マニュアル」参照

▼接続

①【HDMIケーブル】をPCに接続　➡PCの画像を投影します

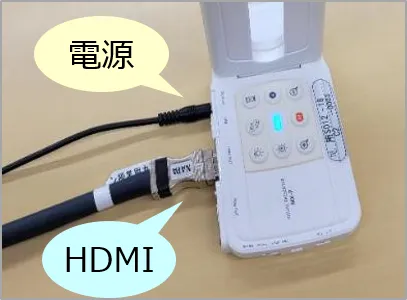

②マルチメディア・システム内の【オンライン授業用 HDMIケーブル】を、OHCに接続　➡OHC画像を取り込みます
③マルチメディア・システム内の【オンライン授業用 USBケーブル】を、PCに接続　➡MediaPort と PC を接続
④オンライン会議（Zoom/Teams）のマイクとカメラ設定で「MediaPort」を選択

▲Topへ

掲載：2023/06
